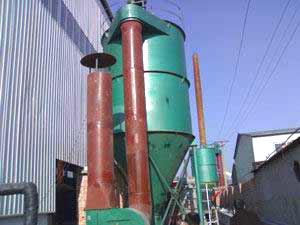

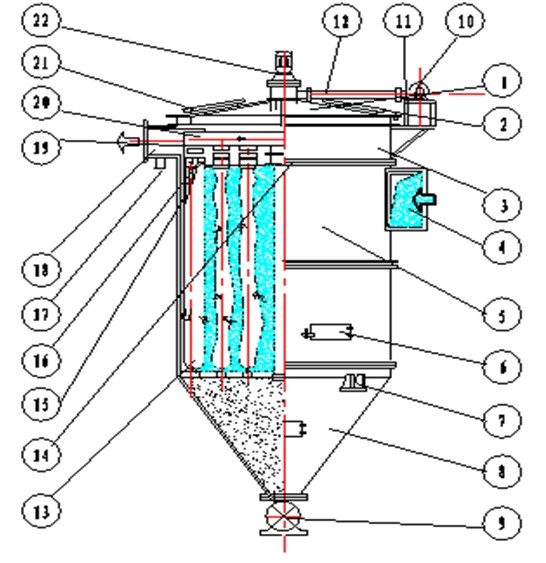

序號 | 名稱 | 序號 | 名稱 |
１ | 除塵器蓋 | 12 | 反吹風管 |
2 | 觀察孔 | 13 | 濾袋 |
3 | 清潔室 | 14 | 花板 |
4 | 進氣口 | 15 | 濾袋框架 |
5 | 過濾室筒體 | 16 | 濾袋導口 |
6 | 入孔門 | 17 | 噴口 |
7 | 支座 | 18 | 出氣口 |
8 | 灰斗 | 19 | 分圈反吹機構 |
9 | 星形卸灰閥 | 20 | 旋臂 |
10 | 反吹風機 | 21 | 換袋入孔 |
11 | 循環風管 | 22 | 旋臂減速機構 |
過濾工況—含塵氣流由切向進入過濾室上部空間，由於入口為蝸殼型。大顆粒及凝聚塵粒在離心力作用下沿筒壁旋落灰斗。小顆粒塵彌散于過濾室袋間空隙從而被濾袋阻留。粘附在濾袋外層，凈化空氣透過濾壁經花板上濾袋導口匯集于清潔室，由通風機吸出而排放于大氣中。
_工況—隨著過濾工況的進行，阻留粉塵逐漸增厚因而濾袋阻力逐漸增加。當達到反吹風控制阻力上限時，根據需要可以手動開啟反吹風機，也可由差壓變送器發出訊號自動啟動反吹風機及反吹風旋臂傳動機構進行反吹。自控裝置我公司也可以配套提供。具有足夠動量的反吹風氣流由旋臂噴口吹入濾袋導口，阻擋過濾氣流并改變袋內壓力工況，引起濾袋實質性振擊，抖落積塵。旋臂分圈逐個反吹。當濾袋阻力降到下限時，反吹風機構手動關閉或自動停止工作，為節約反吹風機動力，減少反吹風量對于三、四圈（即144ZC—Ⅱ 20ZC—型）布袋除塵器設有分圈反吹機構使每次只反吹一個濾袋。
ZC-Ⅱ/Ⅲ型機械回轉反吹扁袋除塵器主要特點：
| 型號 | 過濾面積（m2） | 處理風量 | 袋長 | 圈數 | 袋數（條） | 效率% | 阻力 | 外型尺寸（直徑×高）（mm） | 重量 | ||
| 規格 | V米/分 | m3/h | |||||||||
| ZC-24/2 | A | 38 | 1.0-1.5 | 2280-3420 | 2.0 | 1 | 24 | ＞99 | ＞120 | ф1690×4370 | 1916 |
| B | 38 | 2.0-2.5 | 4560-5700 | 2.0 | 1 | 24 | ф1690×4370 | 1916 | |||
| ZC-24/3 | A | 57 | 1.0-1.5 | 3420-5130 | 3.0 | 1 | 24 | ф1690×5370 | 2086 | ||
| B | 57 | 2.0-2.5 | 6840-8550 | 3.0 | 1 | 24 | ф1690×5370 | 2086 | |||
| ZC-24/4 | A | 79 | 1.0-1.5 | 4740-7110 | 4.0 | 1 | 24 | ф1690×6370 | 2263 | ||
| 3B | 79 | 2.0-2.5 | 9480-11850 | 4.0 | 1 | 24 | ф1690×6370 | 2263 | |||
| ZC-72/2 | A | 114 | 1.0-1.5 | 6840-10260 | 2.0 | 2 | 72 | ф2530×5030 | 4150 | ||
| B | 114 | 2.0-2.5 | 13650-17100 | 2.0 | 2 | 72 | ф2530×5030 | 4150 | |||
| ZC-72/3 | A | 170 | 1.0-1.5 | 10200-15500 | 3.0 | 2 | 72 | ф2530×6030 | 4868 | ||
| B | 170 | 2.0-2.5 | 20400-25500 | 3.0 | 2 | 72 | ф2530×6030 | 4868 | |||
| ZC-72/4 | A | 228 | 1.0-1.5 | 13680-20520 | 4.0 | 2 | 72 | ф2530×7030 | 5587 | ||
| B | 228 | 2.0-2.5 | 27360-34200 | 4.0 | 2 | 72 | ф2530×7030 | 5587 | |||
| 型號 | 過濾面積（m2） | 處理風量 | 袋長 | 圈數 | 袋數（條） | 效率% | 阻力 | 外型尺寸（直徑×高）（mm） | 重量 | ||
| 規格 | V米/分 | m3/h | |||||||||
| ZC-144/3 | A | 340 | 1.0-1.5 | 20400-30600 | 3.0 | 3 | 144 | ＞99 | ＜120 | ф3530×7145 | 8900 |
| B | 340 | 2.0-2.5 | 40800-51000 | 3.0 | 3 | 144 | ф3530×7145 | 8900 | |||
| ZC-144/4 | A | 450 | 1.0-1.5 | 27000-40500 | 4.0 | 3 | 144 | ф3530×8145 | 11760 | ||
| B | 450 | 2.0-2.5 | 54000-67500 | 4.0 | 3 | 144 | ф3530×8145 | 11760 | |||
| ZC-144/5 | A | 569 | 1.0-1.5 | 34140-51210 | 5.0 | 3 | 144 | ф3530×9145 | 14280 | ||
| B | 569 | 2.0-2.5 | 68280-85350 | 5.0 | 3 | 144 | ф3530×9145 | 14280 | |||
| ZC-144/4 | A | 760 | 1.0-1.5 | 45600-68400 | 4.0 | 4 | 240 | ф4380×9060 | 16100 | ||
| B | 760 | 2.0-2.5 | 91200-114000 | 4.0 | 4 | 240 | ф4380×9060 | 16100 | |||
| ZC-144/5 | A | 950 | 1.0-1.5 | 57000-85500 | 5.0 | 4 | 240 | ф4380×10370 | 18270 | ||
| B | 950 | 2.0-2.5 | 114000-142500 | 5.0 | 4 | 240 | ф4380×10370 | 18270 | |||
| ZC-144/6 | A | 1140 | 1.0-1.5 | 68400-102600 | 6.0 | 4 | 240 | ф4380×11870 | 20039 | ||
| B | 1140 | 2.0-2.5 | 136800-171000 | 6.0 | 4 | 240 | ф4380×11870 | 20039 | |||
1.灰斗過濾室筒體，清潔室等各法蘭之間應嵌入密封填料才能擰緊螺栓，防止漏氣。
2. 各入孔門、防爆門、觀察孔等處，均應有橡膠條，以_其密封性。
3. 花板與托架，托架與擱圈之間應嵌入密封填料，然后緊固及調整螺栓，使花板平面與轉臂反吹風口平 行且_62mm距離。
4. 花板的梯形孔應與下托架上的相應定位圈垂直，防止放入濾袋框架后上口歪斜漏氣。
5. 反吹風旋臂傳動機構安裝時要注意上下垂直，旋臂回轉平面與框架導口上平面平行且保持2—4mm距離。轉動要靈活，風口翻轉裝置與撞頭位置恰當，翻動正確靈活。
6. 濾袋框架外面套上濾袋（絨毛朝里），袋口與導口用壓條栓緊，防止漏氣，然后小心插入花板中（注意不使濾袋劃破或劃傷），尾端錐肖插入下托架相應的定位圈中，上部導口框下面放上橡膠圈后用壓板肖壓緊。
7. 頂蓋合上后，應先試其旋轉是否靈活，頂蓋與清潔室外圈結合處應用橡膠密封，_頂蓋下合時的密封性。
8. 安裝完畢后，各傳動部分均應加注潤滑油，然后試轉一下檢查減速器是否反轉，如反轉，應立即重新接線，以免損壞機件，確實無誤再正式啟動。
1. 各傳動部件均應定期注油。
2. 應定期檢查反吹風旋臂是否正常旋轉。
3. 灰斗的積灰應定期清理，不得過多。
4. 反吹風自控系統應定期檢查，防止故障。
5. 定期停車檢查各濾袋，發現濾袋有破損應及時調換濾袋。
6. 在室外工作的除塵器，應定期進行拷鏟油漆、防止銹蝕。
7.應經常注意排風管中有否粉塵排出，如發現有冒灰現象，應及時清查原因，進行排除。
8. 在檢查除塵器上部清潔室時，應關機，切斷電源、注意安全、并同時有二人操作，防止啟動風機，入孔門被吸閉或旋臂轉動，造成傷亡事故。
1. 訂貨時按本說明書,根據需要列出型號及全名。
2. 是否配套訂購下列附件：電控屏、反吹風機、旋臂減速裝置、卸料裝置。
3. 反吹風的型式需說明（采用大氣風反吹或是循環風反吹）如不提要求，本廠只按大氣風反吹發貨。
4. 如用于非爆炸性氣體時，請注明不帶防爆門。
5. 如應用在含有腐蝕性氣體場合時，分圈反吹風機構不宜采用，如應用于常溫場合而不采用分圈反吹風機構時，請?jiān)谟嗀洉r(shí)說明，另行選用反吹風機。
6. 應盡量注明反吹風入口與除塵器支座的平面位置。
7. 如需訂購備品備件，本廠可滿足供應。
8. 訂購本廠各種規格除塵器，本廠可負責安裝、試車、但協議另訂。
9. 本公司系列產品布袋除塵器，除塵骨架等除塵設備及使用說明書如有改變恕不另行通知。
