一、簡介
HMC型脈沖單機除塵器是康越公司消化吸收國內外同類產品優點，經改進后設計而成的小型袋式除塵器，除塵器采用脈沖噴吹的清灰方式，具有清灰效果好、凈化效率高、處理風量大、除塵濾袋壽命長、維修工作量小、運行安全可靠的優點。
廣泛應用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性工業粉塵的除塵凈化與物料的回收。
本系列除塵器共有六個規格。每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型兩種。
HMC-N-（A、B）型脈沖
單機除塵器型號說明
H——
單機除塵器；
MC——脈沖噴吹；
N——表示除塵濾袋數量
A——表示帶灰斗和翻板閥
B——表示法蘭式。
二、
HMC型脈沖單機除塵器結構
HMC型脈沖單機除塵器主要由過濾室、除塵濾袋、凈氣室、灰斗、翻板閥、脈沖噴吹清灰裝置、電控箱等組成。箱體全部采用焊接結構，檢修門用泡沫橡膠條密封。
三、工作原理
HMC型脈沖
單機除塵器是將含塵氣體由灰斗（或下部敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉內，含塵氣體經除塵濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室，由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升到設定值時，時間繼電器（或微差壓控制器）輸出信號。程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋時行噴吹清灰，使除塵濾袋突然膨脹，在反向氣流作用下，附于除塵濾袋表面的粉塵迅速脫離除塵濾袋落入灰斗（或灰倉）。粉塵由翻板閥排出。噴吹只對除塵濾袋逐排清灰，不噴吹的其他排除塵濾袋仍正常進行過濾不停風機。
四、技術參數
性能型號 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 |
總過濾面積m2 | 24 | 36 | 48 | 60 | 72 | 84 |
過濾風速m/min | 1.04-1.67 | 1.15-1.62 | 1.21-1.74 | 1.25-1.67 | 1.27-1.62 | 1.28-1.68 |
處理風量m3/h | 1500-2400 | 2500-3500 | 3500-5000 | 4500-6000 | 5500-7000 | 6500-8500 |
濾袋數量（條） | 32 | 48 | 64 | 80 | 96 | 112 |
耗氣量m/min | 0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.11 |
入口濃度g/m3 | 200 |
出口濃度g/m3 | 50 |
噴吹壓力MPa | 0.5-0.7 |
承受負壓Pa | 5000 |
設備阻力Pa | ≤1200 |
脈沖閥 | 規格 | 1" |
數量（個） | 4 | 6 | 8 | 10 | 12 | 14 |
電機型號功率 | Y90S-2 | Y90L-2 | Y100L-2 | Y132S1-2 | Y132S1-2 | Y132S2-2 |
KW | 1.5 | 2.2 | 3.0 | 5.5 | 5.5 | 7.5 |
重量 | HMC（A） | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
HMC（B） | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |

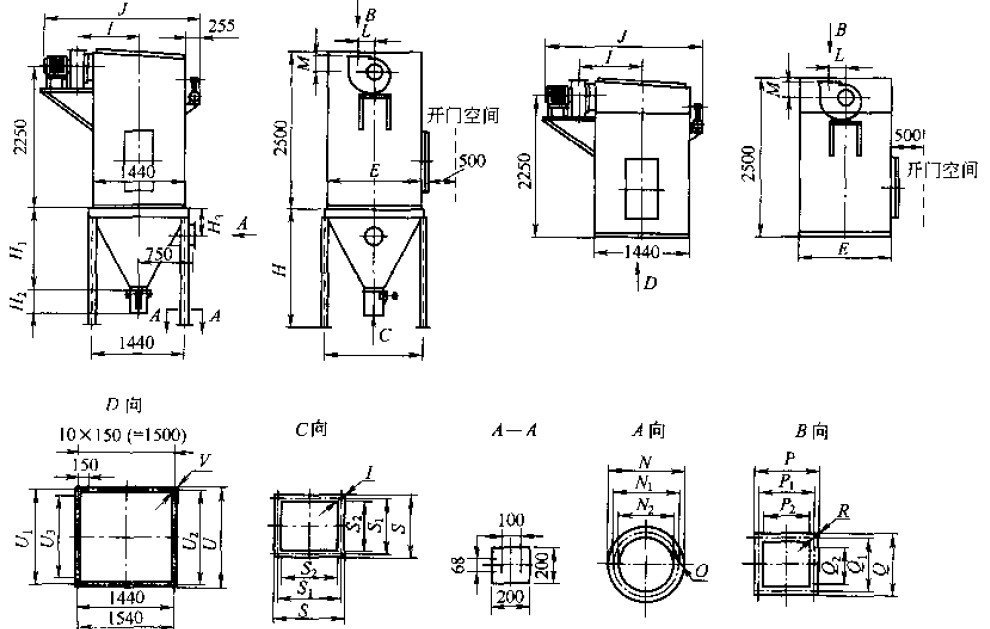

五、除塵器外形圖
