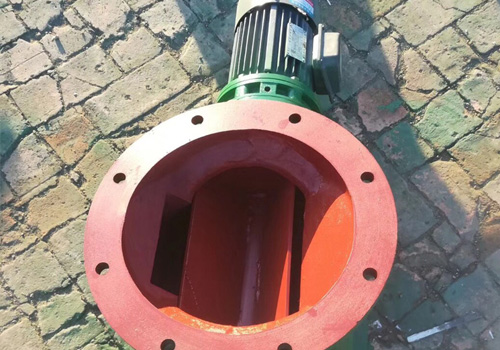

星型卸料器組成及別稱 通常星型卸料的結構是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成，星型卸料器又稱旋轉給料器，鎖氣閥，星型卸灰閥，星型下料器，關風器等名稱。星型卸料器可以用在收集物料系統中,作為料倉的卸料器,星型卸料器卸料裝置常用在除塵系統中作為除塵系統的重要設備之一,它特別適用于粉塵,小顆粒物料深受環保,冶金,化工,糧食,水泥,筑路,干燥設備等。工業行業的工程項目擇_用.對于壓力輸出系統或負壓輸出系統,星型卸料器以均勻, 連續地向輸料管供料,以_氣力輸出管內的氣,固體比較穩定,從而使氣力輸送能正常工作,同時,又能將卸料器的上,下部氣壓隔斷起到鎖氣作用.因此,星型卸料器是氣力輸送系統中常用的重要部件.
星型卸料器工作原理：
（1）通過采用行星轉動原理，輸入輸出軸在同一軸線上，而且有與電機直聯一體的_性，因而結構緊湊造型美觀新穎、體積小、重量輕。
（2）密封性能_、給料均勻穩定、卸料運行平穩、噪聲低、故障少、使用壽命長、耐磨性高。
（3）軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。
（4）過載能力強，耐沖擊慣性力小，適用于起動頻繁和反正轉。
（5）根據用戶需要配置特殊專用電機，如防爆、調頻、調速、船用電機等，以滿足用戶特殊要求。在材質上也可根據用戶需要進行特殊加工，如_、_、不銹鋼、柔性葉片、防爆葉輪等。
1, 結構緊湊,造型美觀,使用方便。
2, 運轉平穩,噪音低。
3, 由于軸承,齒箱離開殼體一段距離,對于高溫,潤滑都有較大_。
4, 可按用戶要求設計制造。
5, 產品在出廠前,以注有針輪擺線減速機專用潤滑脂,請定期檢查加油。
| 型號 |
фA |
фB |
фC |
E |
F |
M |
H |
h |
ф |
| YJD02型 |
250 |
210 |
150 |
650 |
420 |
122.5 |
225 |
12 |
9 |
| YJD04型 |
280 |
240 |
180 |
758 |
526 |
140 |
280 |
15 |
11 |
| YJD06型 |
300 |
260 |
200 |
778 |
536 |
150 |
300 |
15 |
11 |
| YJD08型 |
320 |
280 |
220 |
798 |
546 |
160 |
320 |
15 |
13 |
| YJD10型 |
340 |
300 |
240 |
880 |
628 |
170 |
340 |
18 |
13 |
| YJD12型 |
360 |
320 |
260 |
900 |
638 |
180 |
360 |
`18 |
17 |
| YJD14型 |
380 |
340 |
280 |
920 |
648 |
190 |
380 |
20 |
17 |
| YJD16型 |
400 |
360 |
300 |
960 |
678 |
200 |
400 |
20 |
17 |
| YJD18型 |
420 |
380 |
320 |
980 |
688 |
220 |
440 |
22 |
17 |
| YJD20型 |
440 |
400 |
340 |
1000 |
698 |
230 |
460 |
22 |
17 |
| YJD26型 |
500 |
460 |
400 |
1150 |
740 |
260 |
520 |
24 |
17 |
| YJD30型 |
540 |
500 |
440 |
1190 |
755 |
280 |
560 |
24 |
17 |
